Motus直线模组是意大利品牌，具备速度快，重复定位精度高，负载大，尺寸小，寿命长等优势，适合于自动化行业，光伏设备，上下料机械手、裁移设备、涂胶设备、贴片设备，半导体行业等。
MTZ55S直线模组是同步带驱动，定位精度为0.05mm，同步带的宽度为25mm，，最大行程为1500mm，典型应用为上下提升，应用的设备为码垛机器，上下提升设备，可应用于自动化行业，上下料机械手等
技术参数
Size - 尺寸 55×55
Max. speed - 最大速度 m/s 1
Max. stroke length - 最大行程 mm 1500
Min. Stroke length - 最小行程 mm 100
Pulley drive ratio - 同步带轮行程/ 转 mm 130
同步带齿数 26
ATL 5齿型聚氨酯带钢丝 PU同步带间隙0，宽度25mm
Max rpm - 最大转速rpm rpm 460
Base weight - 基本重量行程0mm kg 5.1
Add weight for 100 mm of stroke - 重量每增加行程100 mm kg 0.6

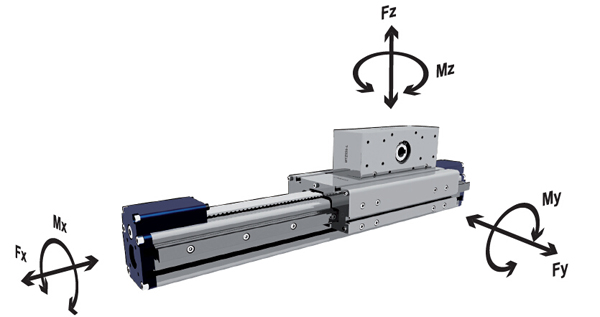

Max. load* - 最大负载参数值 Fx N 1150
Fy N 7800
Fz N 7800
Moments* - 最大扭矩参数值 Mx Nm 395
My Nm 480
Mz Nm 480
Inertia moment aluminum profile - 截面惯性矩 lx Cm4 36
Inertia moment aluminum profile - 截面惯性矩 ly Cm4 46
Repeatability - 重复定位精度 mm 0.05
ax. radial load on input shaft - 输出轴端最大径向负载 N 200
No load torque - 无负载转矩 Nm 1
|
