Motus直线模组是意大利品牌，具备速度快，重复定位精度高，负载大，尺寸小，寿命长等优势，适合于自动化行业，光伏设备，上下料机械手、裁移设备、涂胶设备、贴片设备，半导体行业等。
MTB80直线模组是同步带驱动，定位精度为0.05mm，同步带的宽度为25mm，，最大行程为6米，拼接可以做到40米，最大特点可以承受大负载，大行程，适合于自动化行业，光伏设备，上下料机械手，贴片设备，半导体行业等。
技术参数
Size - 尺寸 80×80
Max. speed - 最大速度 m/s 3
Max. stroke length - 最大行程 mm 6700
Min. Stroke length - 最小行程 mm 100
Pulley drive ratio - 同步带轮行程/ 转 mm 160
同步带齿数 32
ATL 5齿型聚氨酯带钢丝 PU同步带间隙0，宽度25m m
Max rpm - 最大转速rpm rpm 1150
Base weight - 基本重量行程0mm kg 6
Add weight for 100 mm of stroke - 重量每增加行程100 mm kg 0.9

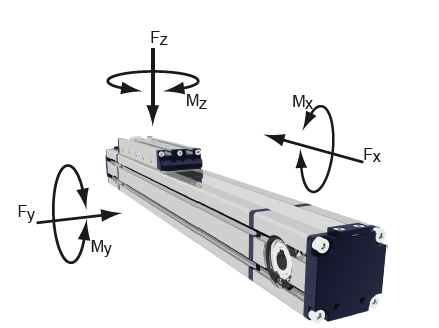

Max. load* - 最大负载参数值 Fx N 1650
Fy N 4500
Fz N 4500
Moments* - 最大扭矩参数值 Mx Nm 80
My Nm 450
Mz Nm 450
Inertia moment aluminum profile - 截面惯性矩 lx Cm4 183
Inertia moment aluminum profile - 截面惯性矩 ly Cm4 226
Repeatability - 重复定位精度 mm 0.05
ax. radial load on input shaft - 输出轴端最大径向负载 N 300
No load torque - 无负载转矩 Nm 0.9
|
